一、术语定义与功能界定

1.1 倒流防止器

防护型双止回阀倒流防止器是包含两个独立工作止回阀、两端配截断阀及4个检测球阀的防倒流装置，适用于较高风险场景。水表用双止回阀丝扣倒流防止器公称尺寸限于DN50 及以下，设 2 个检测球阀，采用螺纹连接。两类装置公称压力均不大于1.6MPa，适用水温1℃-65℃的清水输送。

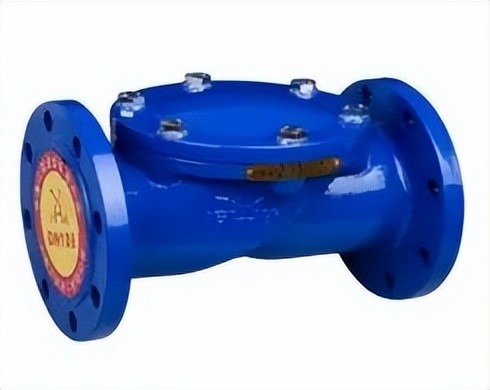

1.2 止回阀

止回阀是引导水流单向流动的阀门，依靠阀瓣自重或弹簧力实现关闭，不具备防倒流污染的完整功能。其密封性能、水锤控制特性需根据安装部位水压条件确定。

二、核心技术区别

2.1 结构组成差异

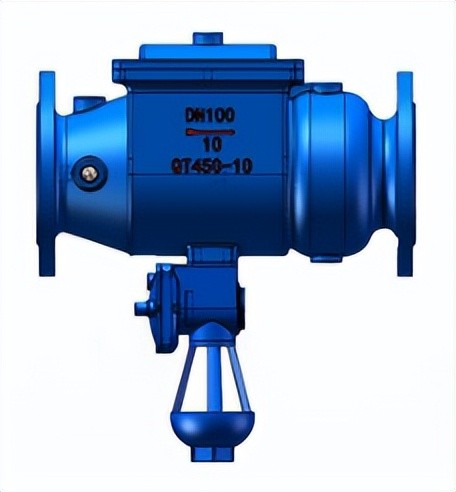

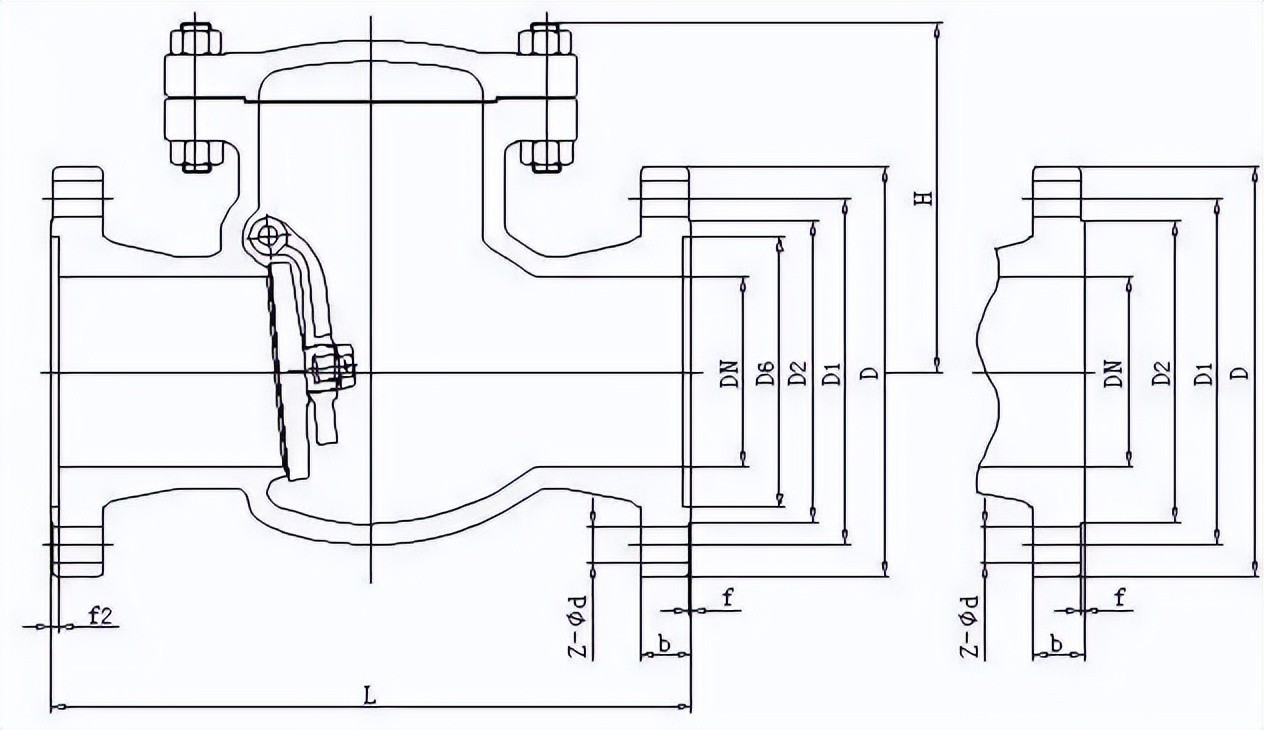

倒流防止器强制要求双止回阀独立工作，无联动关系。防护型产品中间腔设检修阀盖，阀体最小壁厚符合 GB/T 26640 规定。止回阀为单阀瓣结构，无检测接口和中间腔设计。

2.2 防污染性能分级

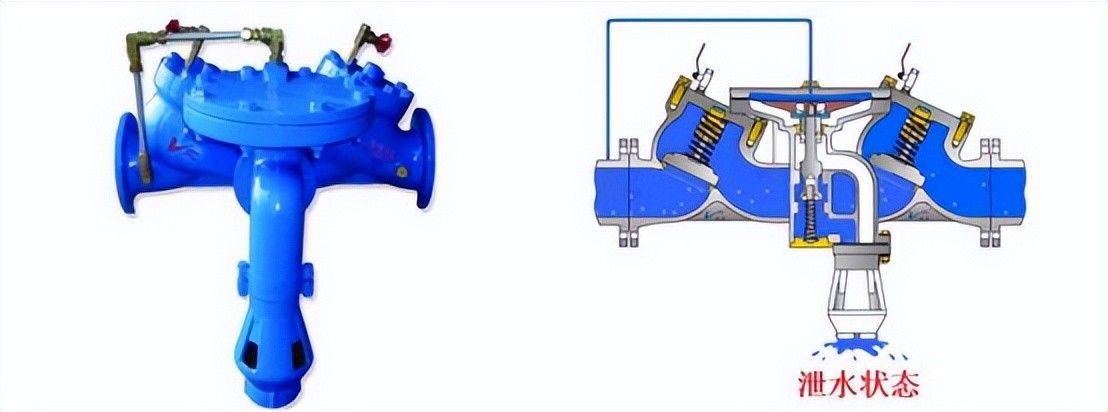

倒流防止器通过双重止回形成中间腔减压机制，检测球阀可实时监测密封性能。止回阀仅能阻断逆向水流，无法防止密封失效导致的污染渗透。GB50015-2019 明确止回阀不是有效防污染装置。

2.3 功能替代关系

装设倒流防止器的管段可不再设置止回阀。止回阀不能替代倒流防止器用于高风险污染场所。

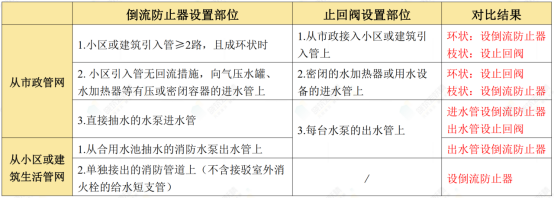

三、规范设置要求

3.1 止回阀设置依据

下列管段应设止回阀：直接从城镇管网接入的引入管；密闭水加热器进水管；每台水泵出水管。阀型选择需考虑水压、密闭要求及水锤效应。

3.2 倒流防止器设置依据

生活饮用水系统在下列部位必须设置倒流防止器：城镇管网不同管段接出的两路及以上引入管；直接抽水的加压设备进水管；向有压容器注水的进水管；消防用水管道起端；合用贮水池消防泵出水管。

四、典型设置部位

4.1 止回阀常规安装位置

水泵出口管道；太阳能热水器进水管道；分区供水系统的立管底部；热水循环泵进出口。

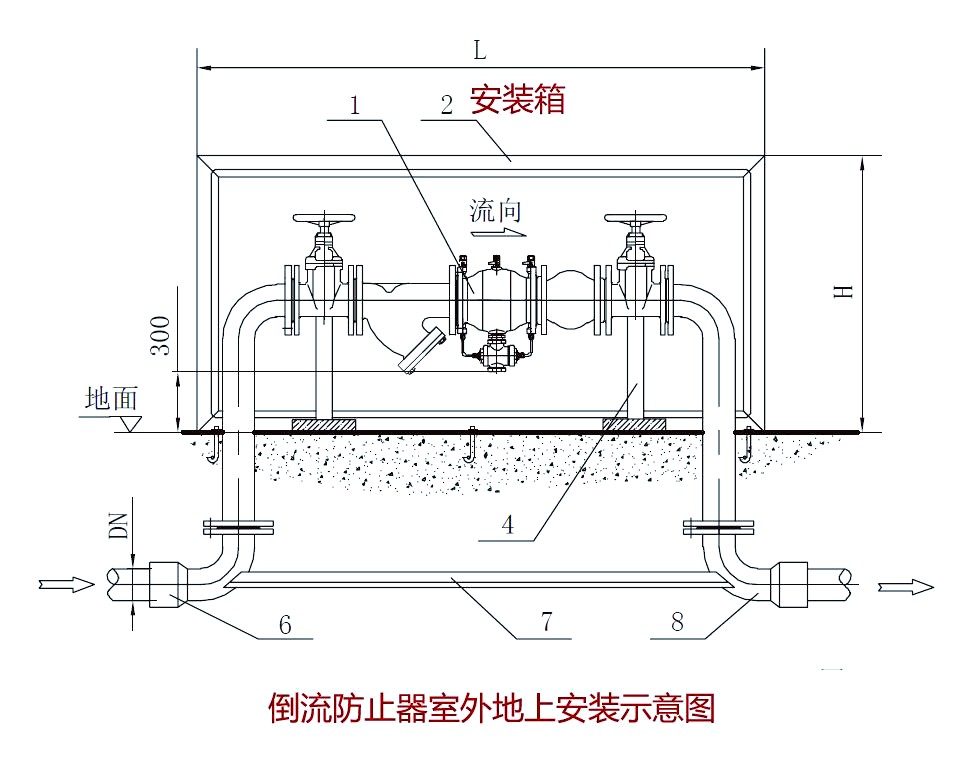

4.2 倒流防止器强制安装位置

小区环状管网与市政干管连接处；地下式消防水泵吸水管；化工车间生活用水接入管；游泳池补水管道起端；中水系统与生活用水接驳点上游。

五、选型适用范围

5.1 止回阀适用场景

's

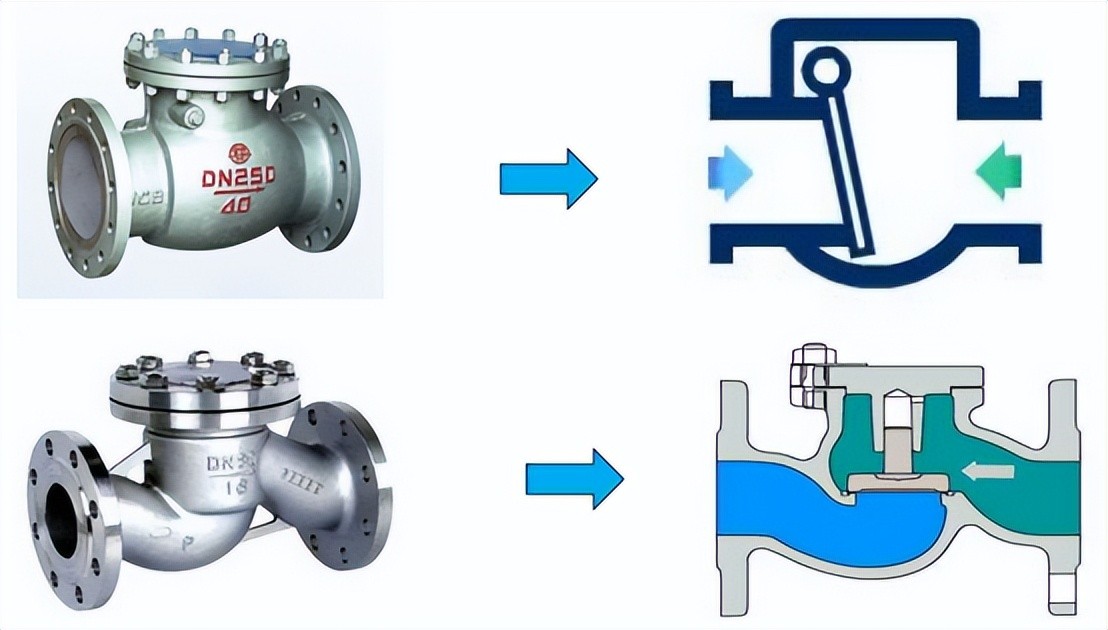

阀前水压小时选用球式或梭式止回阀；需严密密封时选用带弹簧的软密封型；削弱水锤采用速闭或缓闭型；重力流系统选用旋启式。

5.2 倒流防止器适用场景

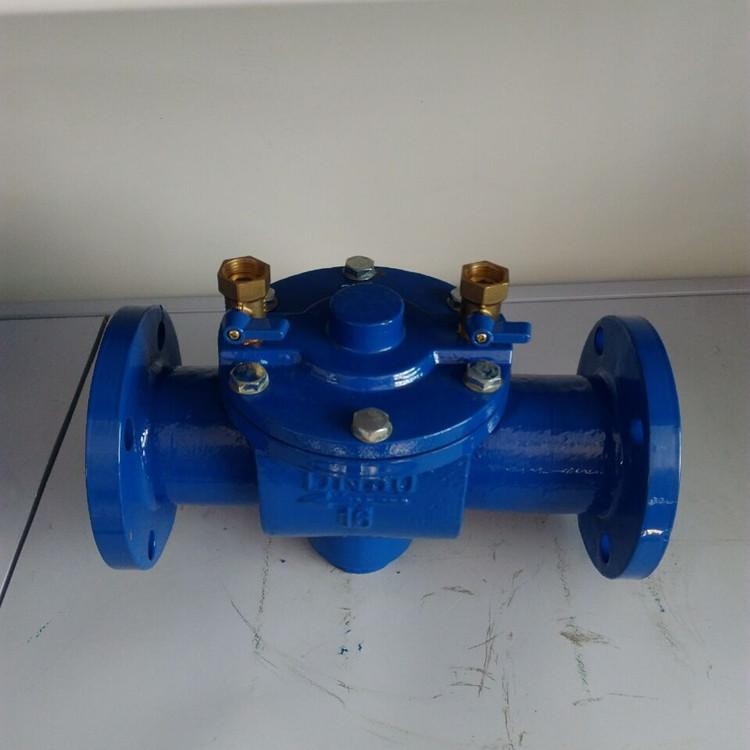

公称尺寸 DN15-DN400 的市政接入管采用防护型倒流防止器；DN50 及以下水表系统采用丝扣连接的水表用型；压力损失要求≤40kPa 的场所（流速 2m/s 时）。

六、性能优缺点对比

6.1 止回阀性能特征

优点：结构简单，压力损失小；安装空间需求小；成本较低。

缺点：无检测功能，密封失效难发现；无法防止虹吸回流；单独使用不满足卫生防护要求。

6.2 倒流防止器性能特征

优点：双重止回保障污染防护；带检测接口可在线检修；符合 GB/T 17219 卫生要求。

缺点：公称压力限制≤1.6MPa；介质温度不超过 65℃；初期投资及维护成本较高。

参考文献

1. 《建筑给水排水设计标准》GB50015-2019（第 3.5.6、3.5.7、3.5.8 条）

2. 《建筑给水排水与节水通用规范》GB55020-2021（第 3.2.9、3.2.10 条）

3. 《双止回阀倒流防止器》CJ/T160-2025（第 3 章术语、第 4 章结构要求）
