一、自然排烟窗有效面积怎么计算

自然排烟窗有效面积指能实际排出烟气的面积，并非窗户总面积，位于储烟仓下部的排烟窗面积不计入有效面积，计算依据《建筑防烟排烟系统技术标准》GB 51251-2017。

• 非中庭场所按空间净高划分计算要求：

空间净高≤6m时，有效面积≥房间建筑面积2%。

公共或工业建筑净高＞6m时，结合表窗口风速计算，净高＞9.0m按9.0m计，两高度间用线性插值法（6m为基准值），储烟仓厚度需＞房间净高20%，面积=计算排烟量÷窗口风速（顶开窗风速按侧窗1.4倍计）。

示例：净高6m无喷淋办公室，计算排烟量12.2×10⁴m³/h，侧窗风速0.94m/s，有效面积=122000÷3600÷0.94≈36.1m²。

• 公共建筑走道或回廊排烟有特殊规定：

仅走道或回廊排烟时，走道两端（侧）均设置≥2m²自然排烟窗，两侧间距≥走道长度2/3。

房间与走道或回廊均排烟时，有效面积≥走道、回廊建筑面积2%。

• 中庭排烟分两种场景计算：

周围场所设排烟系统时，排烟量取周围场所防烟分区最大排烟量的2倍且≥107000m³/h，侧窗风速≤0.5m/s；

示例：按最小排烟量107000m³/h计算，有效面积=107000÷3600÷0.5≈59.44m²。

仅回廊设排烟系统时，回廊按4.6.3条第3款计算，中庭排烟量≥40000m³/h，侧窗风速≤0.4m/s；

示例：按最小排烟量40000m³/h计算，有效面积=40000÷3600÷0.4≈27.78m²。

• 不同开启方式影响有效面积：

悬窗开窗角＞70°按窗面积计算，≤70°按水平投影面积计算（示例：2.0m×1.5m上悬窗开启30°，有效面积=2×1.5×sin30°=1.5㎡）。

平开窗开窗角＞70°按窗面积计算，≤70°按竖向投影面积计算。

推拉窗按开启的最大窗口面积计算：

二、如何保证有效面积计算符合国家技术规范

严格依据GB 51251-2017标准执行。计算前明确建筑类型（非中庭、中庭、走道等），按对应条款选取计算逻辑，不得混淆不同场景的参数要求。

• 精准取值关键参数：

空间净高测量需准确，净高＞6m时线性插值法计算需严谨；排烟量以暖通专业计算结果为依据，窗口风速严格按规范限定值（如中庭侧窗≤0.5m/s）选取，顶开窗与侧窗风速换算关系需准确应用。

• 把控开启方式与角度细节：

悬窗、平开窗70°开启角为临界值，计算时需确认实际设计开启角度，避免因角度取值错误导致有效面积偏差；百叶窗通风系数需根据百叶类型（防雨/普通）正确选用，不得随意套用。

• 重视储烟仓与窗口位置关联：

排烟窗需设置在储烟仓范围内，位于储烟仓下部的窗口面积必须扣除，确保计入有效面积的窗口均处于烟气排出路径上。

• 加强专业协同配合：

建筑专业计算有效面积时，需与暖通专业确认排烟量、风速等核心参数，避免独立计算导致数据脱节；复杂场景（如多跨中庭）需联合复核，确保计算结果符合规范要求。

三、自然排烟窗户的设置要求有哪些

设置位置需符合烟气流动规律：

排烟窗应优先设置在房间顶部或外墙上部，且处于储烟仓内，当设置在外墙时，其下缘距地面高度不宜小于2.0m，避免吸入地面冷空气影响排烟效果。

开启方式需保证操作便捷与可靠性：

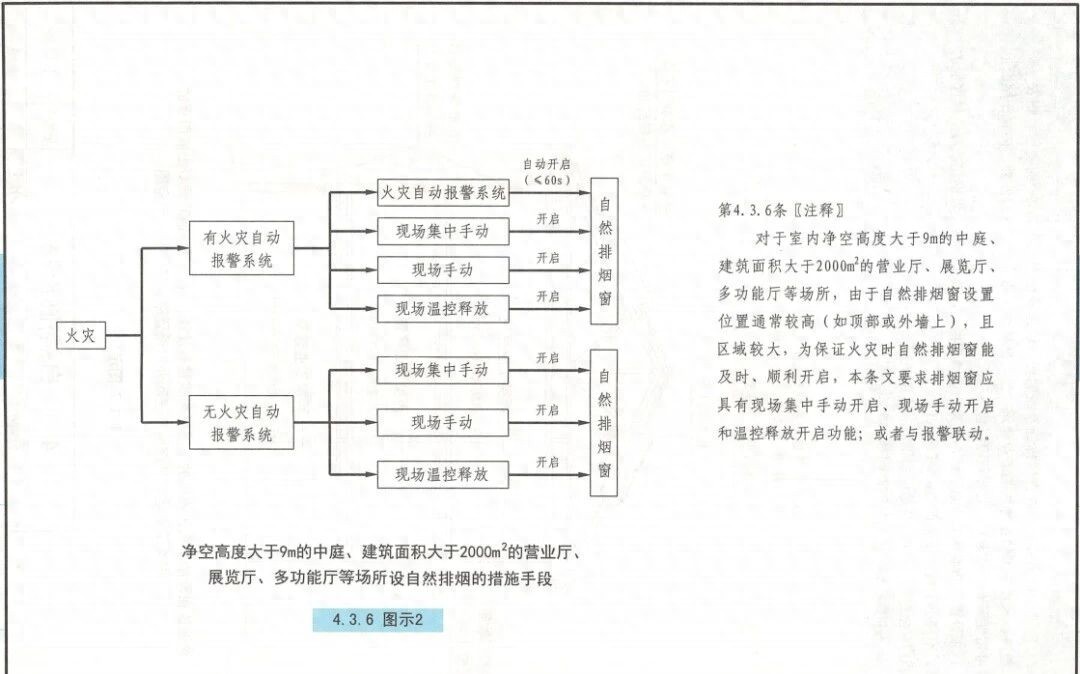

排烟窗宜采用自动开启方式，结合火灾自动报警系统联动控制，同时需设置手动开启装置，手动开启装置应设置在便于操作的位置，距地面高度1.3m-1.5m。

开启角度与幅度需满足排烟需求：

悬窗、平开窗开启角不应小于70°，推拉窗开启幅度应保证有效排烟面积，百叶窗应采用可开启式，关闭时应具有密封性能，开启时叶片角度需利于烟气排出。

数量与间距需达标：

走道排烟时，两端（侧）设置的排烟窗面积均≥2m²，且两侧窗口间距≥走道长度的2/3；大面积房间需设置多个排烟窗时，窗口间距不宜过大，确保烟气能均匀排出。

抗风与密封性能需兼顾：

排烟窗应具有一定的抗风能力，避免室外风压过大影响排烟；关闭状态时需保证气密性，防止非火灾工况下空气渗透影响室内环境，同时在火灾时能可靠开启，无卡滞现象。

四、新手易记要点

1. 有效面积≠窗户总面积，储烟仓下部窗口需扣除。
2. 计算先看建筑类型，非中庭看净高、中庭分场景，开启角度70°是关键，百叶系数分类型。
3. 设置位置选上部，开启方式自动+手动，数量间距要达标，专业协同保合规。
4. 自然排烟窗有效面积计算与设置需结合建筑场景、开启方式及规范要求综合把控。
5. 依据GB 51251-2017确定核心规则，通过精准参数取值、细节把控与专业配合，确保排烟效果符合安全标准。

参考来源：《建筑防烟排烟系统技术标准》GB 51251-2017；
